ERECA NET RACK 1XPSU

Ereca NET RACK je 3U rack-mount riešenie so 16 šachtami určené na prenos HD signálu na veľké vzdialenosti. Vďaka škálovateľnosti a veľkej šírke prenosového pásma v optickom kábli je možné dosiahnuť robustné riešenie na prenos obrovského množstva dát či vytvoriť sieťovú štruktúru.

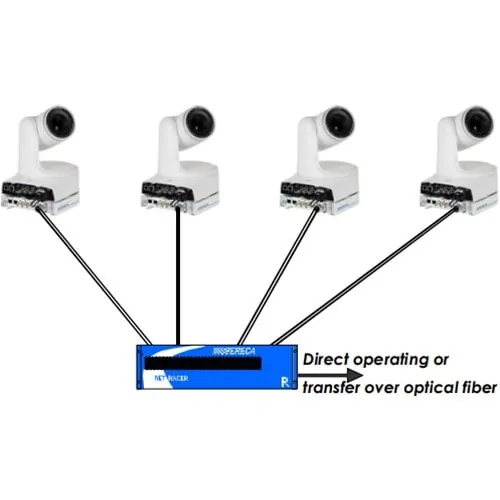

Vďaka zabudovanému výkonnému napájaciemu zdroju je možné napájať a ovládať zariadenia na veľkú vzdialenosť vďaka použitiu Hybridného SMPTE kábla.

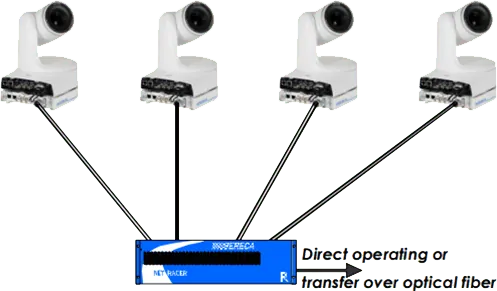

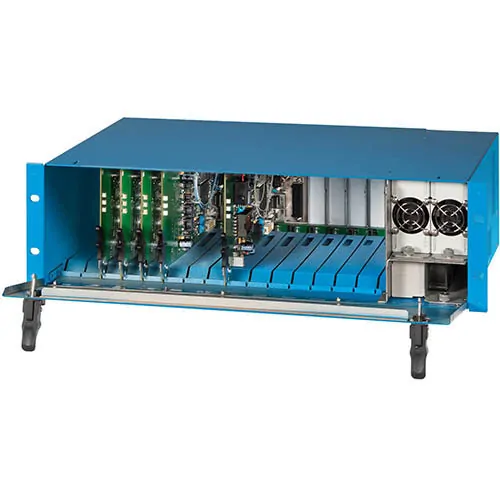

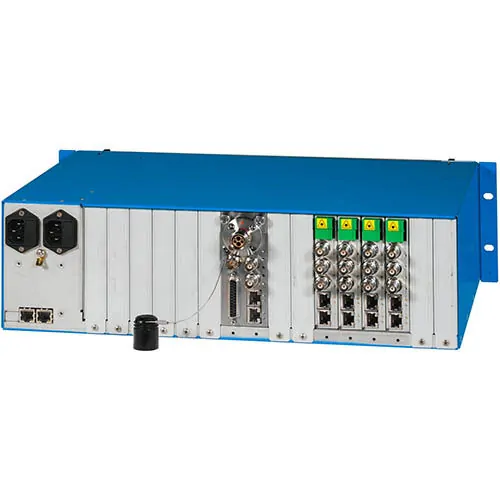

Vďaka modulárnemu dizajnu je možné do racku pridávať a odoberať moduly bez nutnosti zložitej montáže odklopením prednej časti, ktorá poskytuje prístup ku všetkým komponentom v racku. Chladenie zabezpečuje dvojzónový chladiaci systém. Ten nasáva vzduch z pravej strany a chladí jednotlivé zásuvné moduly. Chladenie napájacieho zdroja je riešené samostatným oddeleným okruhom, takže sa vzájomne neovplyvňujú.

O konfiguráciu sa stará riadiaci modul, ktorý má prístup ku všetkým modulom a disponuje 2x RJ45 pripojením. Vďaka tomu je možné slučkovanie modulov bez potreby externého switcha. Moduly sú po nakonfigurovaní nezávislé od riadiaceho modulu a majú v sebe uchovanú konfiguráciu, takže dokážu fungovať aj v prípade že je riadiaci modul odpojený.

Aplikácie a moduly

• moduly pre napájanie kamier cez SMPTE kábel

• moduly pre viacúčelový prenos – prenášajú IP, audio kanály, RSxxx, GPIO. Multiplexujú signály do jedného optického (optical fiber – OF)
• moduly na prenos bod-bod – prenášajú jeden druh signálu v každom optickom vlákne, 1310 nm, 1500 nm, WDM, CWDM (vlnový multiplex)

16 prenosov cez 16 optických káblov

1 optický kábel pre každý signál

14 prenosov s CWDM optickým multiplexom (2 optické káble)

Optický CWDM multiplexer zabudovaný v NET RACK

1 optický kábel pre 7 CWDM signálov

16 prenosov s CWDM optickým multiplexom (1 optický kábel)

Optický CWDM multiplexer mimo NET RACK

1 optický kábel pre 16 CWDM signálov

• moduly s TDM (časový multiplex) pracujúce v 10 Gb formáte po 2 optických vláknach (10G trunk a 6 I/O HD)

Moduly s 10 Gb TDM sú navrhnuté pre rôzne topológie: lineárna zbernicová distribúcia, jenoduchá kruhová distribúcia alebo redundantná kruhová distribúcia. Sieť sa nastaví pomocou modulu supervízora cez IP rozhranie. V sieti sa typicky nenachádza žiaden master modul, ale každý TDM multiplexer používa svoju vlastnú konfiguráciu a dokáže sa reštartovať bez oneskorenia. Každý TDM modul obsahuje manažment pre 10 Gb Trunk (2x SFP transceivery) a 6 SD/HD I/O rozhrania. Pomocou ďalších modulov je možné pridávať SDI, SD a IP kanály (fast alebo gigabit).

Základná konfigurácia NET RACK 1xPSU pozostáva z:

• 2 šachty pre modul napájacieho zdroja (max. 2x 350W)
• 1x napájací zdroj 350 W
• 1x modul riadenia a supervízora s HTTP a SNMP protokolom
• 16 šachiet pre inštaláciu užívateľských modulov
• 1x chladiaca jednotka integrovaná v module supervízora
