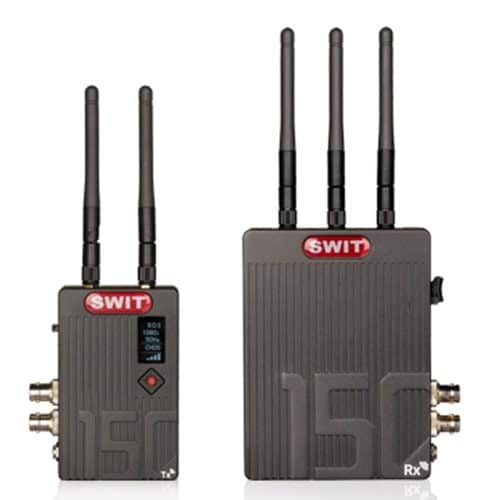

SWIT SW-M150FS SDI/HDMI 150m Wireless System

Sada vysielača a prijímača SWIT SW-M150 na bezdrôtový prenos nekomprimovaného 3G-SDI a HDMI videa spolu s 2-ch embeddovaným audiom na vzdialenosť až 150 metrov. Systém pracuje s technológiou WHDI vo voľnom 5,1-5,9 GHz pásme, vďaka ktorej dosahuje prakticky nulové oneskorenie. Systém je vďaka hardvérovému riešeniu efektívny a pracuje na princípe plug’n’play – nemusíte tak nič nastavovať ani zložito párovať. Systém podporuje funkciu multicast, vďaka ktorej dokážete prijímať signál z jedného vysielača až na štyroch prijímačoch.

Vďaka kompaktným rozmerom a nízkej hmotnosti je SWIT SW-M150FS vhodný na použitie na dronoch, lanovkách, steadicamoch či ako ľahko prenosný prijímač pre režiséra.

Prijímač (RX) a vysielač (TX) sú automatický spárované, pričom užívateľ má možnosť dokúpiť a spárovať ďalšie tri prijímače a dosiahnuť tak multicast systém s jedným vysielačom a štyrmi prijímačmi.

Režim pre neprerušovaný príjem videa

SWIT SW-M150 je vybavený funkciou „Instant Playback Mode“, vďaka ktorej pri výpadku signálu nedôjde k prerušeniu videoprenosu. To je typické pri prehrávaní klipov na niektorých cinema kamerách, kedy dôjde ku krátkemu výpadku SDI výstupu pri prechode z kamerového režimu do režimu prehrávania a nové nadviazanie spojenia zaberie niekoľko sekúnd.

OLED displej a prepínanie kanálov

Systém pracuje vo voľnom pásme 5,1 – 5,9 GHz s využitím nízkeho vysielacieho výkonu, ktorý nepredstavuje nebezpečenstvo pre ľudí. Vďaka podpore DFS (dynamic frequency changing) systém dynamicky mení počas prenosu frekvenciu tak, aby nedochádzalo k výpadkom či rušeniu signálu.

Pre väčšiu prhľadnosť je vysielač aj prijímač vybavený OLED displejom, ktorý zobrazuje formát vstupného signálu, aktuálny bezdrôtový kanál a silu signálu. SWIT SW-M150 priebežne monitoruje dostupnosť a stav všetkých kanálov. Tie je možné zobraziť na displeji prijímača a prípadne ručne zvoliť nový kanál. Pri zmene kanála na vysielači dôjde automaticky k prepnutiu kanála aj na prijímači, resp. prijímačoch. V prípade, že nepotrebujete využívať manuálnu voľbu kanálov (DFS podporujú kanály 0/1/2/3/9/10), môžete prepnúť systém do AUTO režimu, ktorý bude dynamicky meniť kanály podľa najvhodnejších podmienok.

Kryptovanie signálu na úrovni čipu a podpora multicastu až na 4 prijímačoch

Vysielač automaticky kryptuje vysielaný video signál na hardvérovej úrovni v reálnom čase. Nedochádza tak k nežiadúcemu oneskoreniu a vysielanie je tak chránené pred nežiadúcimi tretími stranami. Prijímač (Rx) a vysielač (Tx) sú automaticky spárované z výroby, no v prípade potreby je možné priradiť prijímač k inému vysielaču, prípadne do systému pridať viac prijímačov. Tie je potrebné najprv spárovať na krátkej vzdialenosti, čím je zaručená bezpečnosť výmeny šifrovacích kľúčov. V režime multicast je možné vysielať jedným vysielačom až na 4 prijímače.

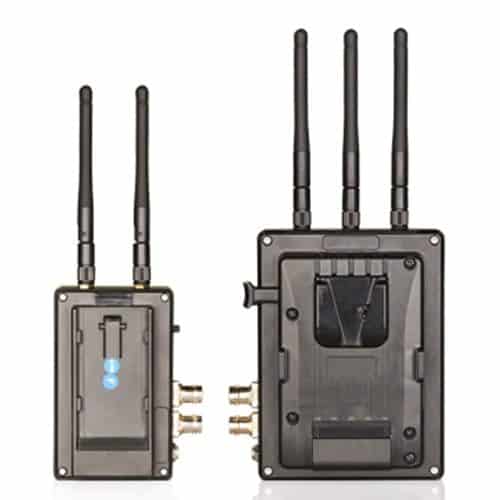

Vysielač používa na napájanie SONY NP-F970 batérie. Na vyžiadanie je možné tento úchyt vymeniť za:

• typ U: kompatibilný so SONY BP-U60/U30, SWIT S-8U63/S-8U93
• typ D: kompatibilný s Panasonic CGA-D54/D28, VW-VBD58, SWIT S-8D62, S-8D58, S-8D98
• typ B: kompatibilný s Panasonic VW-VBG6, SWIT S-8BG6
• typ V: kompatibilný s JVC BN-VF823, SWIT S-8823
• typ I: kompatibilný s JVC SSL-JVC50, SWIT S-8i50/ S8i75
• typ C: kompatibilný s Canon BP-945/970G, SWIT S-8845/S-8945
• typ E: kompatibilný s Canon LP-E6, SWIT S-8PE6

Na napájanie prijímača slúžia batérie V-mount. Na vyžiadanie je možné tento úchyt vymeniť za Gold-Mount (Anton-Bauer).

Vlastnosti:

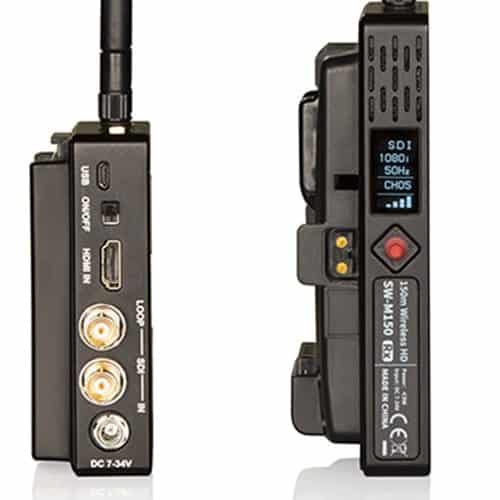

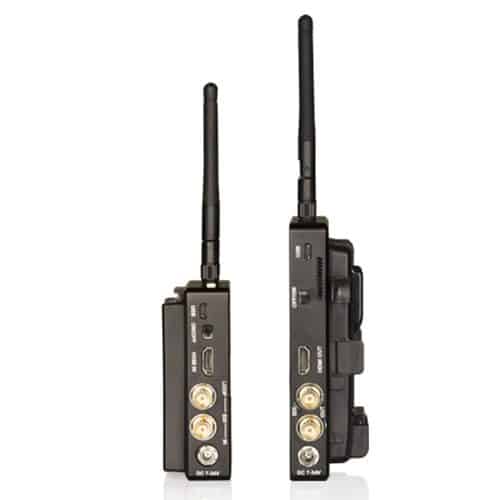

• vysielač (TX): 1x 3G/HD-SDI vstup, 1x HDMI vstup, 1x 3G/HD-SDI loop výstup
• prijímač (RX): 2x 3G/HD-SDI výstup, 1x HDMI výstup
• podporované video formáty:
  • 1080p: 60/59,94/50/30/29,97/25/24/23,98
  • 1080i: 60/59,94/50
  • 720p: 60/59,94/50
  • 1080psf: 30/29,97/25/24/23,98
• pracovná frekvencia: 5,1 – 5,9 GHz
• modulácia: OFDM 16QAM
• maximálna vzdialenosť: približne 150m pri priamej viditeľnosti
• informačný OLED displej na vysielači aj prijímači s informáciami o kanáli
• oneskorenie: max. 1ms
• spotreba prijímač/vysielač: max. 9W/9W
• vysielací výkon: max. 100 mW
• pracovné napätie prijímač/vysielač: 7-34 VDC
• pracovná teplota: 0°C až +40°C
• hmotnosť vysielač/prijímač: 192,8g/359,2g
• rozmery vysielač/prijímač: 66×106,5×24,7 mm/ 102,8×138,5×20,8mm

Obsah balenia:

• 1x vysielač SW-M150F TX, s bat. úchytom SONY NP-F970
• 1x prijímač SW-M150S RX, s bat. úchytom V-mount
• 5x anténa (2x vysielač, 3x prijímač)
• 1x nastaviteľné rameno s 1/4″ skrutkami a redukciou do coldshoe
• 1x napájací kábel 0,6m
• 1x napájací kábel 1,5m
• 1x pevný transportný kufor
