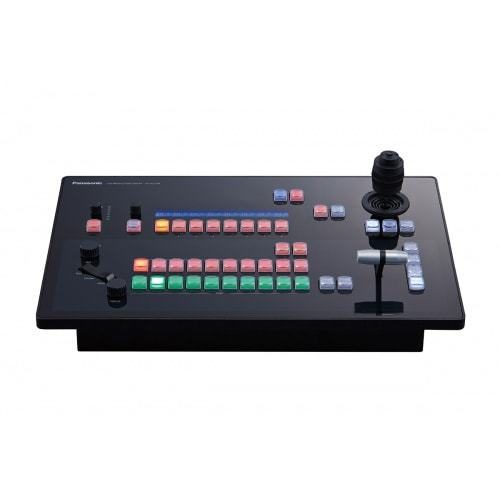

Panasonic AV-HLC100 videomixpult

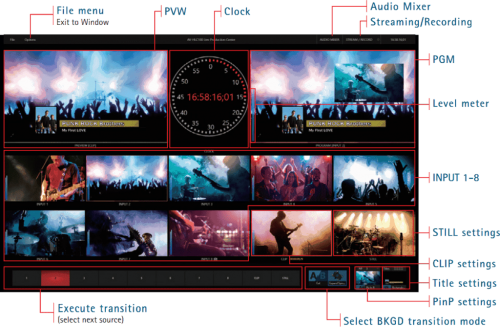

Audio a video mixpult s diaľkovým ovládaním PTZ kamier, vstupmi NDI, HDMI a SDI, multiview zobrazením a výstupmi HDMI, SDI a H.264 stream cez RTMP protokol. Panasonic AV-HLC100 podporuje širokú škálu vstupných formátov vrátane 3G-SDI videa v 1080/50p a 1080/60p. Podporuje cross-konverziu medzi 1080p/1080i a 720p.

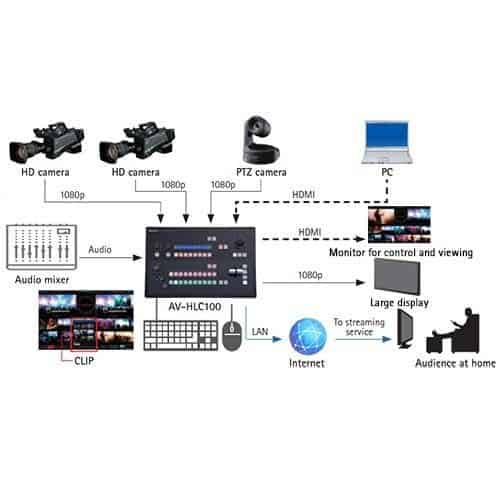

Mixpult poskytuje 4 digitálne video vstupy v konfigurácii 4x SDI alebo 3x SDI + 1x HDMI, a naviac podporuje 8 IP vstupov v podobe NDI a NDI|HX streamov alebo Skype videa. V prípade produkcie v IP prostredí tak dokážete mixovať a streamovať 8 kamier iba pomocou jediného LAN kábla.

RTMP stream výstup priamo z mixpultu s množstvom video efektov

AV-HLC100 podporuje RTMP (Real-Time Messaging Protocol), vďaka ktorému môžete vysielať naživo priamo do Youtube Live a Facebook Live služieb, prípadne do platforiem s podporou RTMP protokolu. Streamovaný výstup je možné súčasne zaznamenávať pre archiváciu alebo opätovne streamovať neskôr.

Mixpult poskytuje množstvo video efektov pre jednoduchú a rýchlu prácu v živom vysielaní, vrátane titulku s možnosťou tvorby vlastných šablón, prehrávača video klipov a obrázkov, pamäte na ukladanie obrázkov a cez 190 prechodových efektov a tvarov vrátane 3D-DVE efektov. AV-HLC100 dokáže prijať výstup z Skype TX a použiť ho ako živé interview alebo ako živý vstup z miesta udalosti, živej prezentácie či prednášky.

V rámci audio funkcií mixpult poskytuje možnosť mixovania embeddovaného audia, linkového a mikrofónneho vstupu. Panasonic AV-HLC100 je tak univerzálnym nástrojom pre plynulú tvorbu obsahu v živej produkcii.

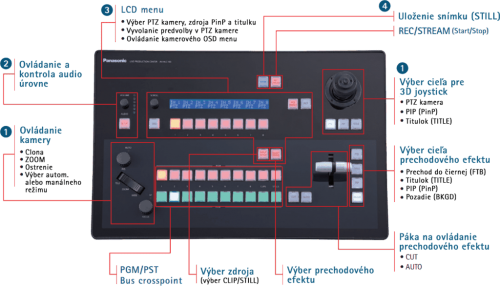

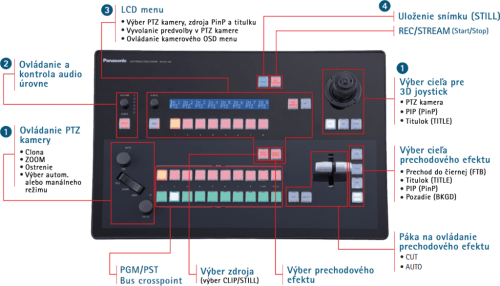

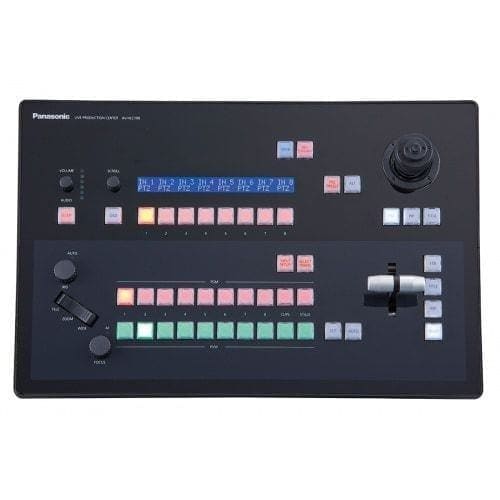

Intuitívne užívateľské rozhranie s množstvom tlačidiel s priamym ovládaním dôležitých funkcií

Užívateľské rozhranie je premyslené do detailov tak, aby umožňovalo rýchly prístup k najčastejšie používaným funkciám. Všetky prvky sú logicky umiestnené na správnych miestach tak, aby bolo ovládanie intuitívne a prirodzené.

1. Ovládanie PTZ kamery

Ovládanie zoomu je pomocou kolískového ovládača na ľavej strane mixpultu. Pre precízne ovládanie clony a ostrenia sú vyhradené dve otočné tlačidlá. Ovládanie pan/tilt (náklonu a otáčania) pozície kamery je možné pomocou joysticka s prepínateľnou funkciou na pravej strane.

2. Ovládanie a kontrola audio úrovne

Na ovládanie výstupnej hlasitosti je vyhradené tlačidlo, vedľa ktorého nájdete LED indikátory zobrazujúce úroveň v reálnom čase. Detailné ovládanie jednotlivých audio vstupov je možné cez užívateľské menu.

3. LCD menu

LCD menu dokáže zobraziť množstvo aktuálnych informácií a nastavení ako výber PTZ kamery, ovládanie PTZ a PST (predvoľby), výber materiálov pre PinP, výber materiálov titulku, výber prechodových efektov, ovládanie CLIP/STILL (klipov a obrázkov) a voľba a nastavenie vstupov a výstupov.

4. Uloženie snímku (STILL) a ovládanie REC/STREAM

Tlačidlá pre ukladanie snímkov (STILL) a ovládanie záznamu a streamovania sú oddelené a umiestnené v pravej hornej časti. Tlačidlá umožňujú zachytenie aktuálneho snímku PGM výstupu a štart/stop streamovania a nahrávania.

Audio vstup a výstupy

Mixpult dokáže spracovať embeddované digitálne audio, analógové audio vstupy a mikrofónny vstup. Tieto audio stopy je možné ľubovoľne mixovať a poslať na analógové audio výstupy, slúchadlový výstup alebo embeddovať do video výstupov a streamu.

Široká škála video efektov a RTMP streamovanie pre LIVE produkciu

Množstvo prechodových efektov, PinP a tvarov

Mixpult podporuje PinP v rámci jednej obrazovky. Na výber je viac než 190 rôznych prechodových efektov, vrátane 3D-DVE.

Široké možnosti úpravy titulku

Na výber je množstvo predpripravených dizajnových šablón, v ktorých si ľahko upravíte vlastnosti textu ako font, farbu, veľkosť a vložíte vlastný titulok. Až 8 predpripravených titulkov je možné priradiť na tlačidlá s priamym prístupom pre okamžité použitie v LIVE produkcií.

Prehrávač klipov a obrázkov

Uložené obrázky a video súbory je možné vložiť do obrazu ako zdroj signálu. Popri tom je možné použiť aj množstvo iných súborov, ktorých formát rozpozná systém Windows. Vďaka funkcii autoplay môžete postupne prehrať viacero vybraných súborov.

Podporované video formáty / video formáty s Newtek plug-in: avi, mg, gif / 3g2, 3gp, asf, avi, dif, dv, f4v, flv, h261, h263, h264, m2p, m2t, m2ts, m4a, m4v, mjpeg, mjpg, mkv, mov, mp4, mpeg, mpg, mts, mxf, ts, webm, wmv

Podporované audio formáty / audio formáty s Newtek plug-in: wav, wma, au, midi / aif, aiff, mp3, wav, wma

Podporované typy obrázkov / typy obrázkov s Newtek plug-in: jpeg, bmp / 3fr, arw, bay, bmp, bmq, cap, cine, cr2, crw, cs1, cut, dc2, dcr, dds, dng, drf, dsc, erf, exr, fff, g3, gif, hdr, ia, ico, iff, iiq, j2c, j2k, jif, jp2, jpe, jpeg, jpg, k25, kc2, kdc, koa, lbm, mdc, mef, mng, mos, mrw, nef, nrw, orf, pbm, pcd, pct, pcx, pef, pfm, pgm, pic, pict, png, ppm, psd,
psdz, ptx, pxn, qtk, raf, ras, raw, rdc, rw2, rwz, sgi, sr2, srf, sti, targa, tga, tif, tiff, wap, wbm, wbmp, xbm

Podporované RTMP pripojenia a spojenie so Skype TX

AV-HLC100 podporuje RTMP pripojenia, vďaka čomu môžete vysielať PGM výstup priamo do LIVE streamovacích platforiem ako YouTube Live a Facebook Live. Streamovaný obsah je možné súčasne zaznamenávať.

Mixpult vie taktiež využiť aj Skype TX ako jeden z video vstupov, vďaka čomu môžete povýšiť video konferenciu na broadcastovú úroveň. Materiál odoslaný zo Skype zariadení môžete použiť ako vstupný zdroj videosignálu počas živého vysielania.

Funkcia audio mixpultu

Mixpult dokáže spracovať až 8 vstupných audio signálov. Na výber je z ôsmich IP vstupov, štyri enbeddované audio signály, dva linkové vstupy a jeden mikrofónny vstup, ktoré môžete v ľubovoľnej kombinácii priradiť do audio mixera.

Vlastnosti:

• 1 ME
• počet video kanálov: 10 (8x externé z kombinácie 4x 3G-SDI, 3x 3G-SDI + 1x HDMI, 8x NDI vstup / 2x interné 1x CLIP + 1x STILL)
• 2x kľúč (PinP / titulok (TITLE))
• systémové formáty: 1080/59.94, 1080/59.94i, 1080/29.97PsF, 1080/23.98p, 1080/50p, 1080/50i, 1080/25PsF, 720/59.94p, 720/50p, 720/29.97p, 720/25p
• video vstupy: 4x 3G-SDI alebo 3x 3G-SDI + 1x HDMI (prepínateľné)
• sieťové vstupy: 8x
  • NDI vstup z Panasonic PTZ kamier s podporou NDI|HX a NDI kompatibilných zariadení
  • IP vstup zo Skype TX kompatibilného PC
• audio vstupy: 15
  • 4x 4ch SDI/HDMI embeddované audio
  • 8x 4ch NDI embeddované audio
  • 2x 6,35 mm linkový vstup
  • 1x 3,5 mm mini jack, stereo
• video výstupy: 4
  • 1x 3G-SDI (PGM)
  • 1x 3G-SDI (voliteľný medzi PGM/PVW/AUX)
  • 1x HDMI/DisplayPort (GUI)
  • 1x IP výstup (voliteľný z MIX (PGM alebo PVW) / AUX ako NDI alebo RTMP výstup)
• audio výstupy: 6
  • 2x SDI embeddované audio
  • 2x 6,35 mm balancovaný linkový výstup
  • 1x 3,5 mm mini jack, stereo
  • 1x NDI embeddované audio
• efekty a prechody: wipe, mix, cut
  • video na pozadí (background video)
  • PinP
  • titulok (TITLE)
• audio mix
  • 4ch Master (programový) mix
  • 12x fader: 1 pre každý z 8 externých vstupov, 1 pre zabudovaný prehrávač klipov, 1 pre Skype TX talkback vstup, 1 pre Master výstup, 1 pre slúchadlový výstup, 1 pre oddelený streamovací výstup
  • 7-pásmový ekvalizér a stereo kompresor/limiter pre vstup a výstup
  • možnosť nastavenia audio-delay pre každý vstup
• pamäť pre video klipy: 1ch DDR
• pamäť pre obrázky: 1ch DDR
• buffer pre titulok: 1x, zobrazuje 1 z 8 predvolených titulkov
• vnútorná referencia
• ovládanie PTZ kamier cez IP:
  • max. 8 súčasne pripojených PTZ kamier
  • pan/tilt/zoom/ostrenie: 3-osí joystick (prepínanie ZOOM/ostrenie pomocou tlačidla na joysticku)
  • zoom: vyhradený kolískový ovládač
  • clona: nezávislý otočný ovládač s prepínaním AUTO/MANUAL
  • ostrenie: nezávislý otočný ovládač s prepínaním AUTO/MANUAL
  • pozícia: vyvolanie/uloženie až 100 kamerových pozícií
  • OSD menu cez OSD tlačidlo
  • vyváženie bielej (WB): cez GUI alebo OSD menu (AUTO/PST/ A/ PST B/EXECUTE)
  • CAM/BAR prepínanie cez GUI alebo OSD menu
• tally výstup: DB-15 Tally port
• sieťové pripojenie: 2x RJ-45, 1000BASE-T / 100BASE-TX / 10BASE-TX
• USB rozhranie: 4x USB 3.0 HOST
• napájanie: 19 V DC
• spotreba: 110 W
• rozmery: 427 x 93 x 278 mm
• hmotnosť: 6,05 kg
• príslušenstvo: AC zdroj, klávesnica, myš
